M.2

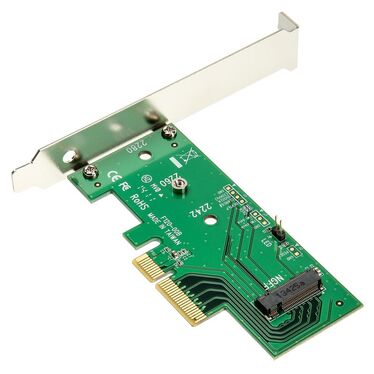

Adapter PCI-E <> M.2

Adapter-pcie-m2

Adapter PCI-E <> M.2

Źródło wiedzy o dyskach ze złączem M.2, które są niczym innym jak od niedawna popularnymi dyskami SSD, różniące się magistralą- nie są podłączane za pomocą złącz SATA. Wykorzystują one technologię mPCI-E


Dyski M.2 wymagają specjanego gniazda w płycie głównej, lub mogą być montowane za pomocą adaptera- karty M.2 PCI-E

RozmiaryEdytuj

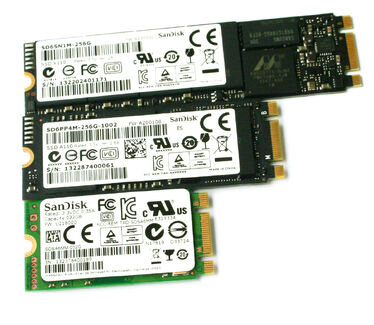

Dyski M.2 mają standardową szerokość, jednak różnią się długością.

Dostępna szerokość: 22mm

Dostępne długości: 30, 42, 60, 80 i 110 mm

W przyszłości mają być dostępne również dyski M.2 o innych szerokościach.


Płyta główna musi być kompatybilna z rozmiarem dysku M.2, czyli posiadać uchwyt na śróbkę trzymającą dysk. Większość płyt głównych jest zgodna z wieloma rodzajami tego typu dysków i posiada kilka otworów montażowych, dzięki czemu nie jesteśmy skazani tylko na jeden rozmiar dysku.


KluczeEdytuj

Dyski M.2 posiadają tak zwane klucze, które są wcięciami rozdzielającymi styki. Wyróżniamy trzy typy M.2 różniące się kluczami:

  • Dysk z kluczem B
  • Dysk z kluczem M
  • Dysk z kluczami B i M

Klucz B rozdziela 6 pierwszych styków od reszty, natomiast M - 5 ostatnich styków.
